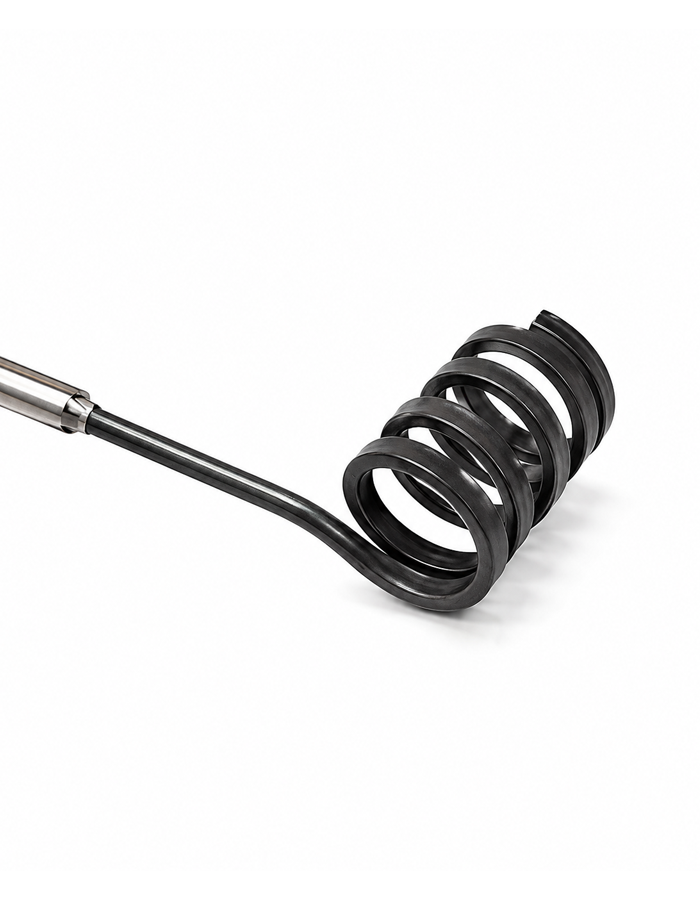

Spiral Rezistans

1,656.00TL
KDV dahil - Kargo politikası geçerlidir.

Reel Rezistans

Düşük stok: son 10 ürün kaldı
Watt Seçimi Yapınız: 250W
Adet:
Favorilere Ekle Remove wishlist
Kargo Politikası Ürün Hakkında Bize Sor ?

🚚 3 iş günü içerisinde kargoya verilir. En geç teslimat tarihi :

Visa Mastercard American Express

Spiral Rezistans Watt Hesaplama

Meme çapı, meme boyu ve sarım tipine göre yaklaşık spiral açık boyu hesaplanır. Hesaplanan açık boya en yakın standart değer seçilir ve buna göre watt belirlenir.
Örnek: 8
Spiralin sarılacağı aktif meme boyunu giriniz.
Spiral sarımları arasındaki mesafeyi belirler.
Lütfen değerleri girip hesaplayınız.
Hesaplama Mantığı:

Çevre = Çap × 3.14
Spin Sayısı = Meme Boyu / Sarım Aralığı
Açık Boy = Çevre × Spin Sayısı

Hesaplanan açık boy, standart üretim ölçülerine göre en yakın değere yuvarlanır.

SPİRAL REZİSTANS

BAĞLANTI BİLGİLERİ
Spiral rezistans ürününe ait enerji beslemesi, termokupl sensörü ve güvenli kullanım bilgileri.
SİPARİŞ VERİRKEN DİKKAT EDİLMESİ GEREKENLER
Spiral rezistans siparişlerinde hesaplama ekranında girdiğiniz değerler sepete ekle adımına sipariş notu olarak otomatik aktarılmaktadır. doğru çap/boy bilgisi girdiğinizden emin olunuz. "Siparişiniz" tarafımıza ulaştıktan sonra özenle üretilecektir.
Çap / Boy Bilgisi İç çap ve spiral boyu
Sarım Şekli Sıkı / Orta / Gevşek
Çıkış Şekli Ortadan / Sağdan / Soldan

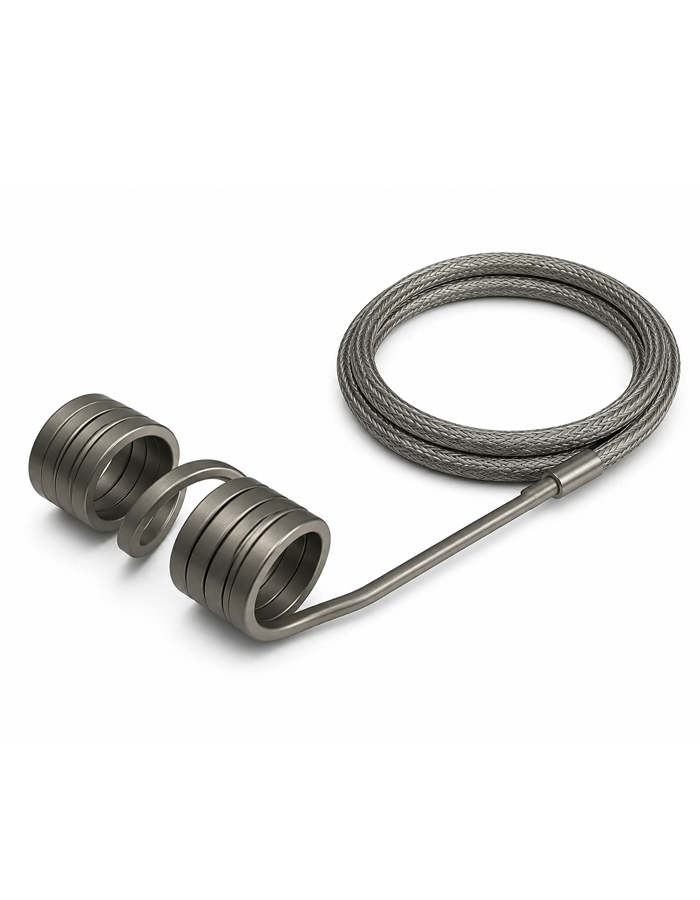

Ortadan Çıkışlı Spiral Rezistans
REZİSTANS VE TERMOKUPL BAĞLANTILARI

REZİSTANS UCU 1
Isıtıcı enerji besleme ucu

REZİSTANS UCU 2
Isıtıcı enerji besleme ucu

TERMOKUPL UCU +
Sıcaklık sensörü pozitif ucu, termokupl tipine göre kontrol edilmelidir

TERMOKUPL UCU -
Sıcaklık sensörü negatif ucu, kontrol cihazının TC girişine bağlanır
ÖNEMLİ NOT

Bu ürün 4 uçlu yapıdadır. 2 uç rezistans enerji beslemesi, 2 uç ise dahili termokupl sıcaklık sensörü içindir. Rezistans uçlarında artı/eksi polarite bulunmaz; ürün etiketindeki voltaj ve watt değerlerine göre bağlanmalıdır. Termokupl uçlarına kesinlikle enerji verilmez. J tipi veya K tipi termokupl seçimi kontrol cihazında doğru yapılmalı ve TC+/TC- polaritesi ürün etiketiyle doğrulanmalıdır.

ÜRÜN AÇIKLAMASI

Ortadan çıkışlı spiral rezistans, özellikle sıcak yolluk, nozul, kalıp ve hassas ısıtma uygulamalarında kullanılan yüksek performanslı bir rezistans çeşididir. Spiral sarım yapısı sayesinde silindirik yüzeylere daha geniş temas alanı sağlar ve ısıyı daha dengeli şekilde aktarır.

Bu ürünün ortadan çıkışlı kablo yapısı, montaj alanında kablo yönlendirmesini kolaylaştırır. Dar alanlarda kablonun ezilmesini veya gereksiz bükülmesini azaltarak daha düzenli ve güvenli bir bağlantı imkanı sunar.

4 uçlu yapı sayesinde rezistansın ısıtma görevi ile sıcaklık ölçüm görevi ayrı ayrı yönetilir. Rezistans uçları enerji beslemesine, termokupl uçları ise sıcaklık kontrol cihazının TC girişine bağlanır. Böylece plastik enjeksiyon, sıcak yolluk ve nozul uygulamalarında daha hassas sıcaklık kontrolü sağlanabilir.

DİKKAT EDİLMESİ GEREKENLER
⚡
Enerji Uçları
Rezistans uçları yalnızca ürün etiketindeki voltaj ve güç değerlerine uygun şekilde bağlanmalıdır.
🌡️
Termokupl Uçları
Termokupl uçları sıcaklık ölçümü içindir. Bu uçlara enerji verilirse sensör ve kontrol cihazı zarar görebilir.
🔧
Kontrol Cihazı
Kontrol cihazında J tipi veya K tipi termokupl seçimi ürünün sensör tipine uygun yapılmalıdır.
⚠️
Montaj
Spiral yapı zorlanarak açılmamalı, ürün nozul veya kalıp yüzeyine düzgün temas edecek şekilde monte edilmelidir.

WhatsApp Destek Hattı
Ürün hakkında hızlı bilgi almak ve sipariş oluşturmak için bizimle iletişime geçebilirsiniz.
+90 507 295 26 90
Doğru bağlantı ve doğru termokupl seçimi hassas sıcaklık kontrolü sağlar.
Marka / Üretici Reel Rezistans
Ürün Tipi Spiral Rezistans
Watt Seçimi Yapınız: 250W, 300W, 350W, 400W, 450W, 500W, 550W, 600W, 650W, 800W, 900W, 950W, 1050W, 1200W, 1350W, 1500W, 1900W, 2000W
